  Привет всем!
Решил выложить процесс ремонта рулевой рейки Ford Focus 2 1.8 2008 г.в.
Потекла у меня рейка в 2011 году из-за того, что в 2008 пыльник рулевой был порван и через него попала вода с песком. Хотя я пыльник сразу же сменил, но видать плохо почистил рейку и через 3 года она потекла. Вначале доливал мобил дексрон-3 (310 р за литр), потом когда литр стал уходить за 3 недели, перешел на более дешевое российской масло марки Р (95 р за литр), которое кстати отлично смешивается с дексроном и работает не хуже. Не исключаю того, что многие дексроны-3 отличаются от марки Р лишь цветом. Перед ремонтом я перешел на ВМГЗ (веретенка), которое также нормально смешивается с маркой Р и дексроном-3, но немного гуще. На нем ЭГУР при нагрузке слегка пищит, поэтому его лучше использовать только в крайних случаях. Вылив таким образом на землю 6 литров, я решил при первой же возможности отремонтировать или заменить рейку. Новая рейка стоит 20-40 т.р., решил обойтись малой кровью и заказал на сайте комплект сальников за 2,5 т.р., которые пришли из Питера в Стерлитамак за 4 дня. В наборе было 4 сальника и одна резинка, назначение которой я так и не понял.

Для ремонта мне потребовались следующие ключи:
рожковые на 10, 13, 15, 17
головки на 10, 13, 15, 17, 19
Плоскогубцы, молоток.
Трещетка с удлинителем 10 см.
Набор отверток torx.

Загнал машину на яму. Снял защиту двигателя. В салоне ключом на 10 отвернул болт крепления рулевой колонки к рейке. Болт нужно вытащить.
Отсоединил заднее крепление двигателя (з болта к коробке и 1 болт к раме, двигатель не падает). Открутил гайки с рулевых наконечников почти до конца и молотком выбил их.
Далее, посмотрел пространство и понял, что без откручивания рулевых тяг (не наконечников) рейку не вытащить, снял пыльники и открутил их.
В руководстве снимают рейку с тягами, но при этом откручивают тяги стабилизатора. Но т.к. рейку придется полностью разбирать, то я решил рулевые тяги снять.
Открутил два болта на 15 которые крепят рулевую рейку к раме. Правый болт (против движения) снять очень сложно без 10 см. удлинителя на трещотке. Отсоединил провод с датчика поворота рулевой рейки. Открутил головкой на 10 трубки высокого и низкого давления, которые крепятся к рейке около датчика. Потечет жидкость, нужна емкость. Отверткой torx открутил крепления гидроприводов к рейке и отогнул шланги в сторону.

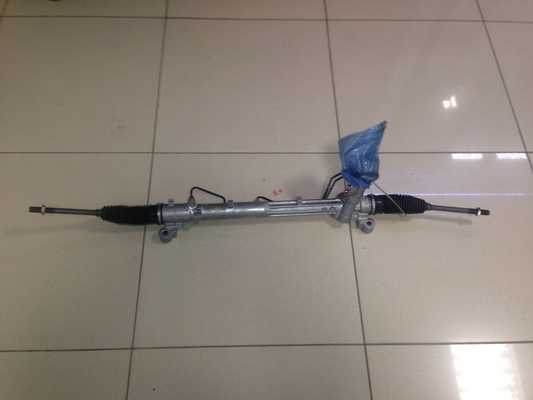

Рейка не вылазили из-за корпуса теплового экрана, его тоже нужно открутить (3 болта на 10). После этого левый край рейки (против движения) поднимаем вверх в просвет в сторону капота и освобождаем правую часть. Рейка у нас в руках.

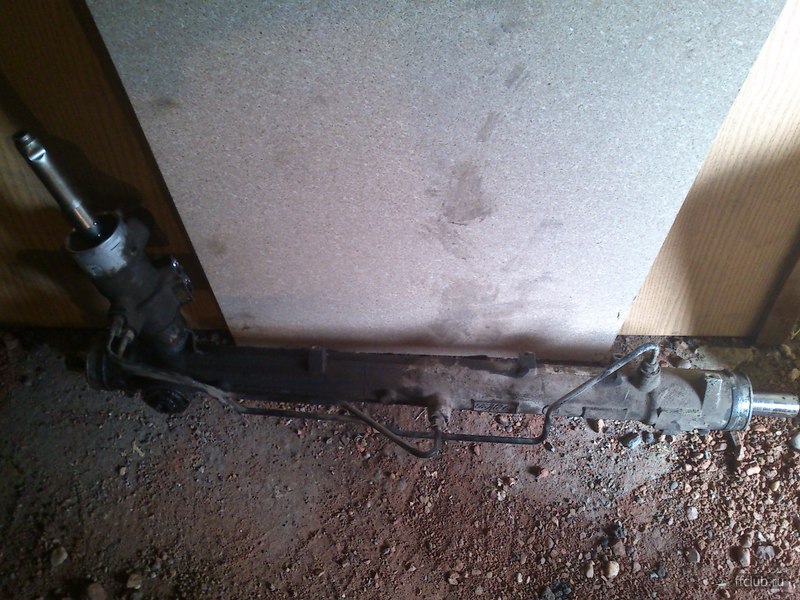

Фотоотчёт posted image
Полностью очищаем. Чистил тряпкой в бензине. Была жутко грязная.

Снимаем пробку пластиковую самодельным ключем. Я сделал из трубки, просверлив в ней два отверстия, и, нарезав резьбу для двух болтиков.
Но лучше заранее сделать ключ из трубы диаметром 25 мм и толщиной 3 мм, пропилив в ней 4 усика.
posted image
Откручиваем ключом на 15 гайку крепления вала.
posted image
Снимаем отверткой torx датчик движения рулевого вала.
posted image
Через отверстие датчика кривым гвоздем выталкиваем уплотнительную манжету.
posted image
Сверху видим лепестки, которые при движении рулевого вала, меняют магнитное поле вокруг датчика и ЭГУР по этим сигналам понимает, когда нужно добавить обороты. Снимаем стопорное кольцо. Специальных ключей для снятия я не нашел, т.к. они были либо толстыми и не пролезали в отверстие, либо могли погнуть лепестки. В итоге с помощью плоской отвертки и отогнул края стопорного кольца и крючком освободил его через отверстие датчика.
posted image
Далее молотком с помощью любого штифта выбиваем вал. Бьем с той стороны где откручивали гайку. Нужно следить за тем, чтобы стопорное кольцо при прохождении через отверстие датчика в нем не заклинило и не перекосилось. У меня перекосилось и срезало сальник вала, благо он был в ремкомплекте.
posted image
Видно, что на валу помимо масла есть частички ржавой воды и песка.

С другой стороны ключом на 17 отворачиваем пластиковую пробку, которая через пружину прижимает медный полукруг к рейке. С помощью этого можно регулировать зазор между шестерней и рейкой. Фото не сделал.

С стороны рейки, дальней от вала, есть большая металлическая пробка, фото плохого качества ниже.

posted image

Ее нужно открутить. Я ее вытащил, сделав из толстого штыря букву П, засунул ее в отверстия и рожковым ключом на 19 с монтировкой открутил.
После этого молотком выбиваем рейку, бъем со стороны зубчатого зацепления в сторону откуда открутили пробку.
Вылез вал весь в песке и воде с рисками и ржавчиной. На фото самые ужасные части не попали.
posted image
Далее из длинного металлического прута ударами молотка я сделал длинную отвертку 50 см., с помощью него мне удалось расклинить и вытащить внутренний сальник в рейке. Этот метод не очень хорош, т.к. оставляет риски на посадочном месте. Сальник с обратной стороны выбить не удалось, т.к. в корпусе рейки есть опорная часть, которая полностью закрывает сальник, кроме резинового кольца. Посадочное место обезжирил, сальник снаружи обмазал тонким слоем маслостойкого герметика и запрессовал его при помощи трубы.
posted image
posted image
Для равномерной запрессовки сделал вот такой ключ.
posted image
Думал, что делать с ржавым валом. Отец посоветовал его зашлифовать шкуркой. Якобы они так гидроштоки ремонтируют и те работают без утечек 5-10 лет.
Вал зашлифовал шкуркой, вначале 100, потом 300, потом 600, потом 1000. Ржавые места исчезли, крупные риски стали гладкими без кромок.
posted image
После установки длинной рейки в корпус, одеваем второй сальник и он запрессоывается при вкручивании металлической пробки.
Перед установкой сальников трущиеся поверхности нужно смазать гидравлическим маслом.

Сменил сальник на валу. Для этого сбил лепестки на тонкую часть вала, а там отверткой расклинил контактную сварку. У лепестков есть пазы зацепления, которые лучше не портить, а подправить их надфилем для обратной установки. После установки сальника, поставил лепестки на место и закрепил их ниткой с клеем. Как оказалось это нужно делать позднее, пришлось их потом снова снимать. Крепкость крепления лепестков не имеет значения, т.к. они не несут нагрузку, а меняют магнитное поле вокруг датчика. Запоминать положение лепестков по моему мнению не имеет смысла, т.к. датчик регистрирует перемещение рулевого колеса, но не угол. Перемещение влияет на работу ЭГУР, в момент движения вала, ЭГУР добавляет обороты.
posted image
Отверткой вытащил второй сальник вала. Вообще поверхность вала была очень хорошей, мог бы сальники не менять, т.к. без спец съемников вероятность плохой установки возрастает, но раз вытащил на всякий случай сменил.
posted image
Без сальника
posted image
Ставим вал на место без сальника и верхнего подшипника.
Под сальником находится подшипник, вначале запрессовываем его. Я использовал свечной ключ.
posted image
posted image
Затем запрессовываем сальник и одеваем стопорное кольцо.
posted image
На лепестки я сделал петлю из медной проволоки, но не затягивал. После установки на нужное место защелкнул замок и затянул тонкогубцами проволоку через отверстие датчика. Скрутку загнул вниз. В этом положении проволока не касается датчика и не мешает вращению вала.
posted image
posted image
Закрутил назад датчик.
posted image

Далее собираем в обратном порядке.
После сборки проверил, течей нет, усилитель работает.
